刮板流量計
產品說明：LB刮板流量計是一種容積式流量計量儀表用以測量封閉管道中流體的體積流量。流量計可以現場顯示累積流量，并有遠傳輸出接口，與相應的光電式電脈沖轉換器和
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
刮板流量計是一種容積式流量計量儀表用以測量封閉管道中流體的體積流量。
流量計可以現場顯示累積流量，并有遠傳輸出接口，與相應的光電式電脈沖轉換器和流量積算儀配套使用，可進行遠程測量、顯示和控制。
特點
1）測量準確度高，基本誤差一般可達±0.2％到±0.5％，特殊要求時可達±0.1％，流量計的特性一般不受流體狀態的影響，也不受雷諾數大小的限制。
2）采用較高粘度的流體，流體粘度變化對示值影響較小。
3）字輪式計數器累積流體總量，無需外部能源，使用方便；計數器累積流量雙顯示，其中之一可以復零，方便用戶在不連續計量的情況下使用。
流量計帶有光電輸出軸，通過輸出軸與本公司生產的LPJ-12D型（或LPJ-12D/FI型）光電式電脈沖轉換器配套，可遠距離傳輸脈沖信號或4～20mA標準電流信號。
本產品標準號：Q/TDSM 03-2005
本產品執行檢定規程：JJG667-97液體容積式流量計檢定規程
刮板流量計工作原理
如圖所示，刮板在流體的推動下帶動轉子一起轉動，轉動過程中刮板在固定的凸輪的作用下依此伸出縮回，連續地與殼體壁形成計量腔計量流體體積，計量腔的容積是固定的，因此，轉子的轉數與流過流量計的流體體積成正比，通過減速機構在計數器中得到流體體積。

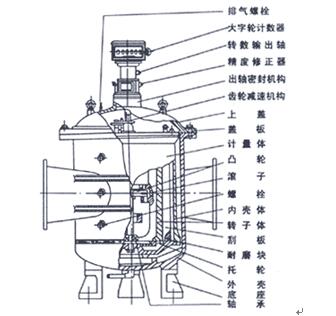

刮板流量計結構圖
刮板流量計主要由殼體、計量體、齒輪減速機構、出軸密封機構，精度修正器、計數器等組成。

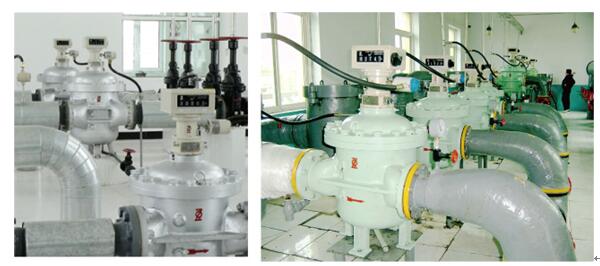

刮板流量計產品應用現場

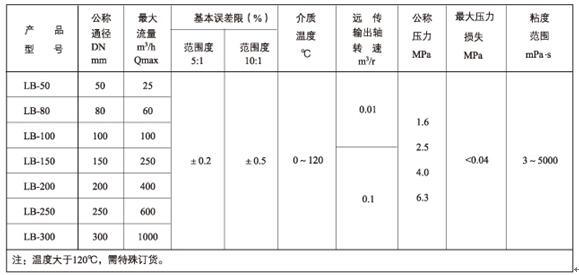

刮板流量計主要技術指標
選型方法
一、確定公稱通徑：根據實際工作時的流量Q（常用流量），按照30％Qmax＜Q＜80%Qmax,確定Qmax，并由Qmax，從“主要技術指標”表中，確定流量計的公稱通徑。
二、確定基本誤差值（精度等級）：根據實際使用要求，確定選用±0.2％還是±0.5％或其他。
三、確定公稱壓力：根據實際工作壓力，按照實際工作壓力＜公稱壓力的原則，確定流量計的公稱壓力。
四、由選定的公稱通徑、基本誤差值（等級精度）和公稱壓力，按照“選型編碼”的內容，選定流量計型號。

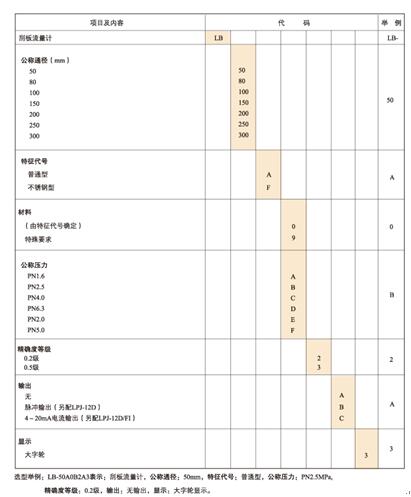

選型編碼

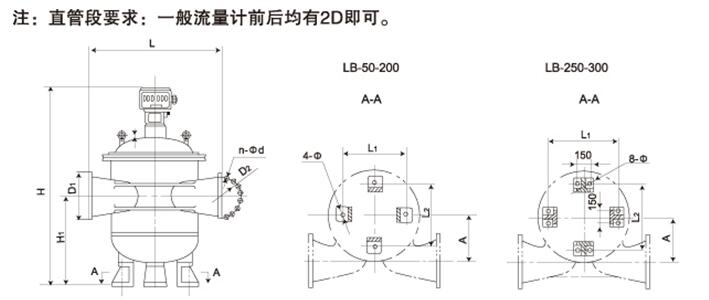

刮板流量計外形及安裝尺寸

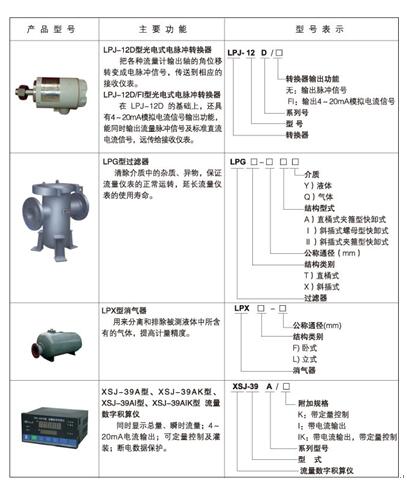

刮板流量計配套產品簡介
