如何將差壓變送器和流量變送器連接到多個過程
來源:上海自動化儀表有限公司作者:發表時間:2018-12-10 08:22:39【小中大】
在本次會議中,我們將討論如何將差壓變送器和流量變送器連接到多個過程

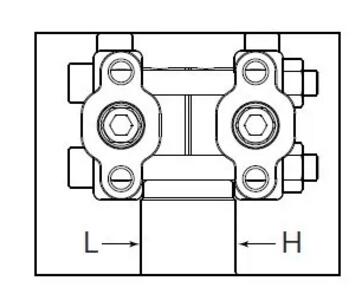

檢查變送器的高壓/低壓側
差壓變送器的檢測單元分別帶有代表高壓側和低壓側的符號H和L此外,在下部過程連接處提供排氣/排水塞,而在上部過程連接處連接脈沖管。

流量測量(如果是氣體)
將變送器放在差壓源上方。

流量測量(如果是液體)
將變送器放在差壓源下方。制作管道,使脈沖管中的氣體不會輸送到變送器,并根據需要加入氣體儲存器。

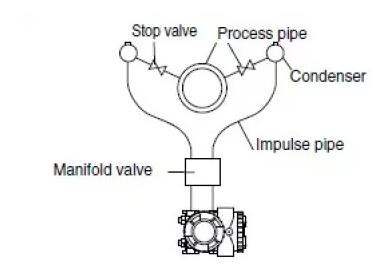

流量測量(如果是蒸汽)
在過程水龍頭附近設置兩個相同高度的冷凝器。
用冷凝水填充冷凝器和變送器之間的管線。根據需要安裝排水口。

壓力測量(如果是液體)
可以使用安裝的歧管閥檢查零點。

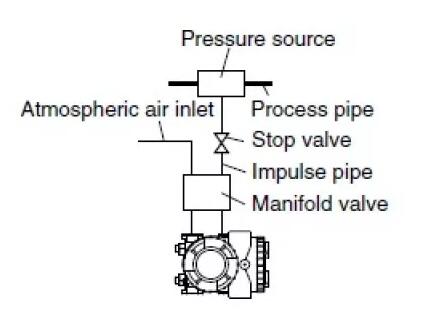

壓力測量(如果是氣體)
將變送器安裝在過程管道上方,以防止濕氣進入變送器內部。

液位測量

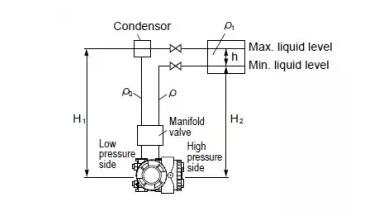

1)如果是濕腿:
對于測量,將油箱的最高液位攻絲與變送器的低壓側連接,并將油箱的最低液位攻絲與變送器的高壓側連接。
水平計算公式
LRV:ρH2 - ρ0H1URV
:ρH2+ρ1h - ρ0H1
跨度(ΔP):ρ1hLRV
:測量下限(0%點)
URV:測量上限(100%點)
ρ0,ρ,ρ1:密度
H1,H2:液位,
h:液位變化

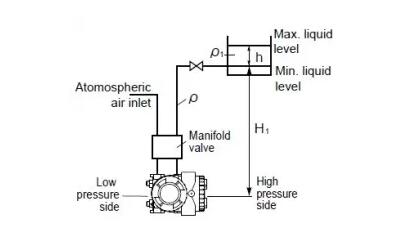

2)如果腿干:
對于開放式儲罐,將變送器的低壓側打開至大氣。
水平計算公式
LRV:ρH1URV
:ρH1+ρ1h
跨度(DP):ρ1hLRV
:測量下限(0%點)
URV:測量上限(100%點)
ρ,ρ1:密度
H1:液位,h :液位變化
