數字顯示儀
產品說明：數字顯示儀主要性能特性· 采用先進的SMT表面貼裝技術· 采用先進的開關電源，使儀表更顯輕巧· 具有全輸入功能，不但使儀表具備一表多用，具增加儀表的可塑性
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
數字顯示儀主要性能特性
· 采用先進的SMT表面貼裝技術
· 采用先進的開關電源，使儀表更顯輕巧
· 具有全輸入功能，不但使儀表具備一表多用，具增加儀表的可塑性。
· 具有掉電保護功能。
· 具有掉電保護功能。
· 精度為5%FS±1ding.
· 二組斷電器輸出靈活使用，可用于報警，也可用于調節。
· 線性輸入時量程可隨意遷移。
· 具有極高的性能價格比。
· 顯法清晰直觀
· 可靠而實用的儀表安裝結構。
· 分辨力為14bit.
· 具有傳感器誤差修正功能。
● 輸入形式
熱電偶
B:0～1800℃ S:0～1600℃
K:0～1300℃ E:0～800℃
T:0～300℃ J:0～800℃
Wu-Re3-25 0～2000℃
熱電阻:
Pt100：-100～200℃
-200～600℃
Cu50：0～150℃
線性輸入
mV輸入：0～100mV.DC; 0～50mV.DC; 0～100mV.DC;
電壓輸入:0～5V.DC; 1～5V.DC;
電流輸入：0～100mA.DC; 4～20mA.DC;
電阻遠傳壓力信號：0~400?
輻射感溫器：
WFT-202(F1石英玻璃)400～1200℃
WFT-202(F2，K9玻璃)700～2000℃
● 數字顯示儀輸出形式
二組繼電器觸點輸出可任意組成以下方式：
1． 上限報警
2． 下限報警（二位式控制）
3． 上、下限報警（三位式控制）
4． 上、上限報警
5． 下、下限報警
每副觸點的不靈敏區為0～9999任意可調
每副觸點的容量為3A、220V AC,無感負載。
● 數字顯示儀供電電源
變壓器供電：220V±10% 50Hz～60 Hz
開關電源：86V～264VAC 50Hz～60 Hz
變送器供電電源：24V、30mA.DC
數字顯示儀型號表示
X □ M - □ □ - D
|
X
|
規格
|
內容
|
||||||||
|
|
Z
|
|
單顯示
|
|||||||
|
T
|
|
帶調節
|
||||||||
|
儀表形式
|
M
|
|
|
|||||||
|
|
A
|
|
160×80（mm）豎式為A（H）
|
|||||||
|
D
|
|
96×96（mm）
|
||||||||
|
E
|
|
72×72（mm）
|
||||||||
|
F
|
|
48×96（mm） 豎式為F（H）
|
||||||||
|
外形尺寸
|
-
|
|
|
|||||||
|
|
1
|
|
|
|||||||
|
|
0
|
|
上、上限報警
|
|||||||
|
1
|
|
上、下限報警
|
||||||||
|
2
|
|
下、上限報警
|
||||||||
|
3
|
|
下、下限報警
|
||||||||
|
調節方式/報警方式
|
0
|
|
全輸入
|
|||||||
|
1
|
|
熱電偶
|
||||||||
|
2
|
|
熱電阻
|
||||||||
|
4
|
|
遠程壓力表
|
||||||||
|
5
|
|
線性輸入
|
||||||||
|
6
|
|
輻射感溫器
|
||||||||
|
|
-
|
|
|
|||||||
|
|
附加功能
|
帶24V變送器電源
|
||||||||
|
|
||||||||||
|
X
|
□
|
M
|
□
|
-
|
1
|
□
|
□
|
-
|
D
|
|
注：用戶在訂貨時寫明具體型號，出廠時按該型號設置，若不寫明具體型號、規格，則按說明書上的出廠值設置。

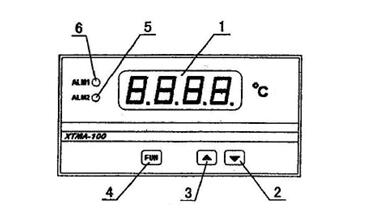

□ 面板顯示功能
1 顯示器
2 加數鍵
3 減數鍵
4功能選擇鍵
5第一路報警指示燈
6第二路報警指示燈

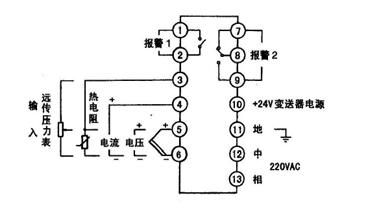

□ 外部接線圖

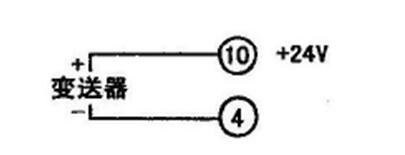

注：變送器供電電源24V電壓輸出，其中接線如下（二線制）：

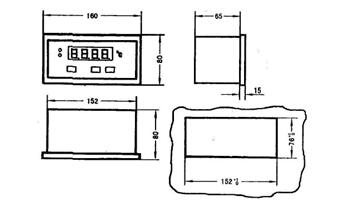

□ 外形和開孔尺寸
