SupMAX是上海自動化儀表有限公司的自主知識產權的DCS品牌，上海市名牌產品。

現場總線

上海自動化儀表有限公司自國家“九五”開始進行現場總線智能儀表和控制系統的研究和開發。在“十五”和“十一五”期間，公司陸續承擔并完成了多項現場總線和工業以太網技術相關的863計劃課題和上海市科技攻關計劃，成功開發了符合HART， PROFIBUS，FF和EPA等現場總線協議的控制系統、智能儀表、執行裝置、網絡附件和工程軟件等系列產品，能夠提供完善的現場總線技術解決方案。

公司是多個現場總線國際組織的成員，主要包括：

★Profibus國際組織(PI&CPA)

★FF基金會

★HART基金會

★OPC基金會

★FDT中國組織

上海自動化儀表有限公司擁有現場總線控制系統SUPMAX800 v2.0、生產多種現場總線的儀表產品，是國內唯一能夠同時生產現場總線控制系統和現場總線儀表的企業，擁有著完整的現場總線系統配套實施能力。公司自行開發生產的多種產品均已通過現場總線國際組織認證：

★Profibus DP協議電動執行機構

★Profibus PA協議智能壓力/差壓變送器

★Profibus PA協議智能溫度變送器

★Profibus PA協議智能電浮筒液位變送器

★Profibus PA協議智能電氣閥門定位器

★FF協議智能壓力/差壓變送器

★HART協議智能電浮筒液位變送器

★MODBUS協議智能閥門電動裝置

公司提供的設備管理軟件fdtExplorer用于智能現場儀表的配置、診斷及維護。fdtExplorer符合FDT規范1.2.1，支持現場總線中所有的總線通信協議，可以調試和管理所用公司的現場總線儀表(只需提供基于開放性協議的DTM文件)。

新一代的控制和管理

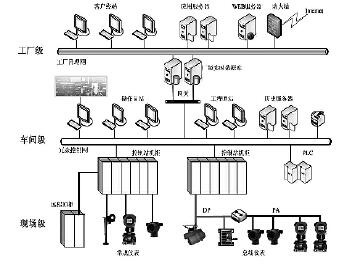

融合了全新的控制和信息技術，廠級實時監督系統(SIS)、現場總線分散控制系統(FDCS)和現場總線儀表設備將從上到下為您的企業建立一個全廠統一的信息化、自動化和數字化平臺，實現安全可靠、完全開放的企業決策管理系統。

遵循過程控制領域通用的工業標準，采用堅固的、成熟的、標準化的硬件、軟件，以取代傳統DCS。

靈活方便的設計、組態、安裝、調試、維護，使您擺脫繁瑣、單調、重復的工程組態調試工作，把精力專注于過程控制的改進。

采用全冗余結構，突出體現在冗余I/O總線、冗余I/O模件、還包括冗余的DPU、通訊網絡和歷史站。

通信網絡

SupMAX800 V2.0采用以交換機為基礎的通訊網絡。系統網絡包括A網和B網兩個100MB/1G高速冗余網絡，所有節點通過交換機直接上網?；?/span>TCP/IP、UDP/IP協議，開放程度高，擴展方便。

SupMAX800 v2.0廢棄了傳統DCS系統使用的復雜網絡結構，完全取消了對特殊網關和通信接口的要求。

網絡通信指標

★速率：100MB

★容量：300,000點

★長度：20,000米

★節點：960個

控制器

由于使用了開放的工業標準，控制器在過程控制中功能強大。采用工業級低功耗的奔騰級x86處理器，極大的提高了控制器的處理功能?？刂破髂軌虬芽焖侔l展的微處理器技術方便地融合在系統中，提供在優先任務計劃下的實時多任務等功能，使用戶在控制器軟件上投資最經濟?？刂破鲌绦袕暮唵蔚綇碗s的調節、邏輯控制、數據采集，提供與Sup-MAX800 v2.0網絡和I/O子系統的接口。控制器內部使用多CPU協同處理。

控制器采用了實時多任務操作系統，應用軟件實現了10ms到500ms的5個不同周期的控制進程。工程師可以根據實際情況選擇進程進行組態。

控制器特色：

★安全可靠，適于執行關鍵控制任務

★冗余控制器能夠完全無擾切換

★控制器低功耗，無風扇運行

★支持虛擬I/O，兼容第三方產品數據通訊、控制和仿真軟件

★支持多任務和搶占式調度，完全符合POSIX的開放系統標準

I/O通道模件

SupMAX800 v2.0的I/O子系統展示了過程工業控制的發展趨勢，綜合了安裝快捷、組態方便、操作和維護成本低廉等優點，具有最好的性能/價格和可靠性。可以滿足地理，功能，環境和現在和今后應用的需要。I/O通道模件采用低功耗高性能的電子元器件增強了系統的節能性，以DIN制導軌安裝的標準設計的積木式模件使裝卸快捷，接線及空間的占用大大減少。

I/O模件的主要特點：

★完全模塊化的設計，裝卸無需專用工具

★數字量/模擬量及其它專用模件齊全

★每個模件均可在任意槽位中人座，具有最高的靈活性

★所有模件都可帶電插拔

★電磁兼容性指標符合國標GB/T 17626，嚴酷等級3級

★直觀的LED診斷/狀態指示燈

★自動歸零，自動增益修正

★通道與通道、與通道與邏輯的電氣隔離

★14位分辨率

★提供調節過的隔離電源(使用二維變壓器技

★在線初始認定，使用EEPROM存儲整定常數

★低功耗，不需要日常維護與調整

★點到點與點到系統的對地1,500V光隔離

★支持冗余I/O

人機接口

SupMAX800 v2.0人機接口分為三種：工程師操作員站和歷史服務器

★基于Intel Pentium技術的開放硬件平臺，易于乏，低成本維護費用

★采用XP，WINDOWS 7操作系統，易于操作維護

★配置專用操作員鍵盤，操作安全便利

SupMAX800 v2.0人機接口提供操作控制系統的安全、高效和靈活性。按照用戶的定義，即可在工程師站和操作員站上建立起過程信息和企業信息的通信聯絡。

SupMAX800 v2.0是工業區領域中最可信賴和具交互性的實時監視和控制網絡。這種性能優越的人機接口具備高分辨率的控制畫面、過程工況、趨勢以及診斷顯示，它可對所有進入系統的過程參數、歷史數據、事件記錄及高級報警管理進行最便捷的操作，來完成讀取和處理企業級的所有數據。

SupMAX800 v2.0的操作員站能夠以圖形的方式直接顯示控制器儲存的組態，為系統調試提供了便利的手段。

數據庫

SupMAX800 v2.。取消了傳統DCS系統所采用的集中的實時控制數據庫。通過SMCP通信協議，實現了分散分布的實時數據庫管理。

SMCP網絡控制通信協議是上海自動化儀表有限公司發明專利產品。SMCP基于對等網絡(Peer to Peer)技術，網絡上各節點地位對等，取消了中間實時數據服務器，消除了系統的瓶頸，提高了系統的安全可靠性。

SMCP的特點：

★支持即插即用

任何安裝了SMCP協議的上位機或者DPU啟動后，都會向系統報告自己的狀態，從而使系統的其它站點將它添加入自己的工作列表中，從而成為系統中一個信息發布/接受點；

★分布式計算

系統中沒有中心服務器，任何安裝了SMCP的節點(上位機/DPU)，都可以向系統訂購或者提供數據；

★開放的接口

SMCP提供了一系列的接口，第三方軟件開發商可以方便的使用這些接口接人SupMAX800 v2.0系統，成為這個系統的信息發布/接收點；

★冗余功能

SMCP能自動根據通訊對象的網絡狀況進行網絡切換，也能根據DPU的工作狀態進行地址切換，從而保證了系統通訊的穩定性；

★負載均衡、無撓切換

SMCP通訊節點能根據網絡通訊負荷自動切換，實現了負載均衡功能

組態軟件

ResMgr作為一套完整的組態軟件，能夠創建和維護SupMAX800 v2.0控制策略、過程圖象、點目錄、報表生成和系統范圍的組態。高效的組態軟件和SupMAX800 v2.0數據庫管理系統相互協調，維護和控制所有組態編譯的環境，并允許與其它工廠或商業信息源實現內部簡單連接。每個組態軟件能在獨立的硬件平臺上實現離線組態調試和過程仿真。

主要功能：

★項目管理和統計

組態軟件可以方便的進行新建控制項目，刪除已有的控制項目、備份控制項目、恢復備份項目等項目管理功能。同時可以查詢和統計控制項目的資源組態情況。

★組態

包括了DPU、卡件、I/O、進程、任務、頁面、圖形、大模塊、小模塊、組、ST源代碼、ST執行代碼、組態版本等。

★組態的編譯

組態軟件能對組態進行校驗編譯，支持完全下載，增量下載和在線下載方式。在無組態狀態下，能從DPU上傳組態并恢復

★標準化編程語言

組態軟件符合IEC61131-3國際標準。

★控制策略監視

在激活狀態下，組態軟件可以在線監視DPU內各資源的靜態、動態信息，并進行實時修改，方便工程師的調試。

★制圖

組態軟件的頁面圖可打印為工程圖紙，工程調試的邏輯圖、SAMA圖無需再制作。
